Cómo colocar TENS en la rodilla: 4 mapas de electrodos según el dolor
Si has llegado buscando cómo colocar TENS en la rodilla, dónde poner los electrodos o cómo usar el TENS para dolor de rodilla, aquí tienes una guía práctica y clara. Verás 4 mapas según la zona de dolor, cómo colocar 2 o 4 electrodos, qué parámetros probar primero y qué errores evitar.
- No pongas los electrodos encima de la rótula: colócalos alrededor de la zona dolorosa.
- Para analgesia habitual, prueba con 80–120 Hz, 100–200 μs y 15–25 minutos.
- La intensidad debe sentirse como un hormigueo fuerte pero cómodo, sin dolor y sin contracción.
- Si no notas efecto, casi siempre falla la colocación, la intensidad o el estado de los electrodos.
¿No tienes TENS o no sabes cuál elegir?
Para aplicar correctamente estos mapas en casa, te conviene un aparato sencillo, con 2 canales y fácil de usar con electrodos estándar.
Dónde poner los electrodos TENS en la rodilla
La regla general es simple: coloca los electrodos rodeando la zona dolorosa, no sobre hueso prominente ni justo encima de la rótula. Si no sabes exactamente qué mapa elegir, usa esta orientación rápida:
Si te duele delante
Coloca los electrodos alrededor de la rótula, sin cubrirla.
Si te duele por dentro
Rodea la interlínea medial o la zona interna dolorosa.
Si te duele por fuera
Ponlos en la cara externa siguiendo la línea del dolor.
Si te duele detrás
Evita el centro del hueco poplíteo y colócalos a ambos lados.
| Zona de dolor | Dónde poner los electrodos | 2 o 4 electrodos | Error a evitar |
|---|---|---|---|
| Anterior | Alrededor de la rótula | 2 o 4 | Ponerlos encima de la rótula |
| Medial / menisco interno | Alrededor de la interlínea interna | 2 o 4 | Pegarlos demasiado |
| Lateral | En la cara externa siguiendo el dolor | 2 o 4 | Usar intensidad demasiado baja |
| Posterior | A ambos lados del hueco poplíteo | 2 o 4 | Colocarlos en el centro del hueco |
Antes de seguir
Si aún no tienes clara la causa del dolor o quieres entender mejor cómo funciona el TENS, empieza por estas guías base.
Antes de empezar: seguridad y prueba rápida
Evita usar TENS si llevas marcapasos u otros dispositivos implantados, si tienes heridas abiertas o irritación en la zona, o si existe una pérdida importante de sensibilidad. Para una revisión más completa, consulta las contraindicaciones del TENS.
La piel debe estar limpia y seca. No apliques el aparato sobre crema, sudor o electrodos desgastados. Si los parches no pegan bien, revisa la guía de electrodos para TENS y accesorios para TENS.
Coloca primero el mapa correspondiente, enciende el aparato y sube la intensidad hasta notar un hormigueo claro y fuerte, pero cómodo. Si sientes pinchazo o ardor, separa un poco los electrodos y baja la intensidad.
Si hay bloqueo articular, inestabilidad, derrame importante, calor marcado, fiebre, dolor nocturno intenso o empeoramiento progresivo, no sigas ajustando el TENS por tu cuenta y consulta con un profesional.
Cómo colocar TENS en la rodilla con 2 o 4 electrodos
Con 2 electrodos
Es la opción más simple. Coloca un electrodo por encima y otro por debajo de la zona dolorosa, o uno a cada lado si el dolor es más localizado. Es suficiente cuando el dolor está bastante bien definido.
Con 4 electrodos
Suele funcionar mejor cuando quieres rodear mejor el área dolorosa. Coloca dos por encima y dos por debajo, o en forma de “marco” alrededor de la zona, sin pegarlos demasiado entre sí.
Si solo tienes un canal, usa 2 electrodos. Si tienes 2 canales y el dolor es más amplio o difuso, normalmente merece la pena usar 4.
Lo ideal es un TENS con 2 canales, porque te permite colocar 4 electrodos y rodear mejor la zona dolorosa.
Dónde colocar los electrodos TENS en la rodilla según la zona de dolor
A continuación tienes los 4 mapas más útiles para colocar TENS en la rodilla. Si usas 2 canales, puedes pensar en A1/A2 y B1/B2. Si usas solo 1 canal, prioriza rodear la zona dolorosa con 2 electrodos.
En TENS convencional, la polaridad no suele ser lo decisivo para analgesia. Lo importante aquí es la zona, la separación entre electrodos y la intensidad. Si quieres más detalle técnico, revisa la configuración del aparato y los programas del TENS.

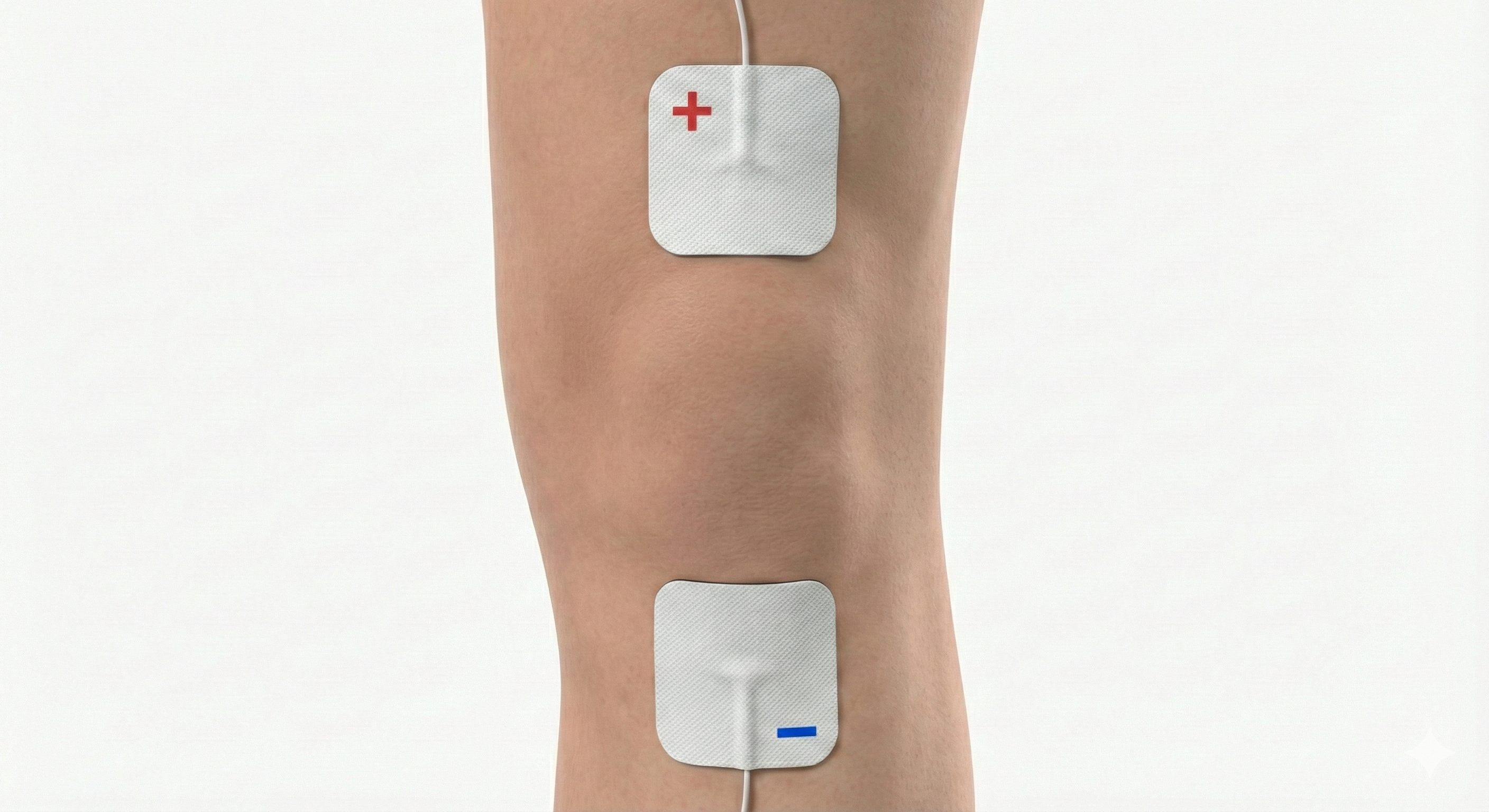

Dolor anterior: cómo colocar los electrodos TENS en la rodilla si duele delante
Este mapa suele ser útil cuando el dolor está alrededor o por detrás de la rótula, o cuando molesta más al subir y bajar escaleras. Además del TENS, aquí suele ser importante el trabajo de ejercicio.

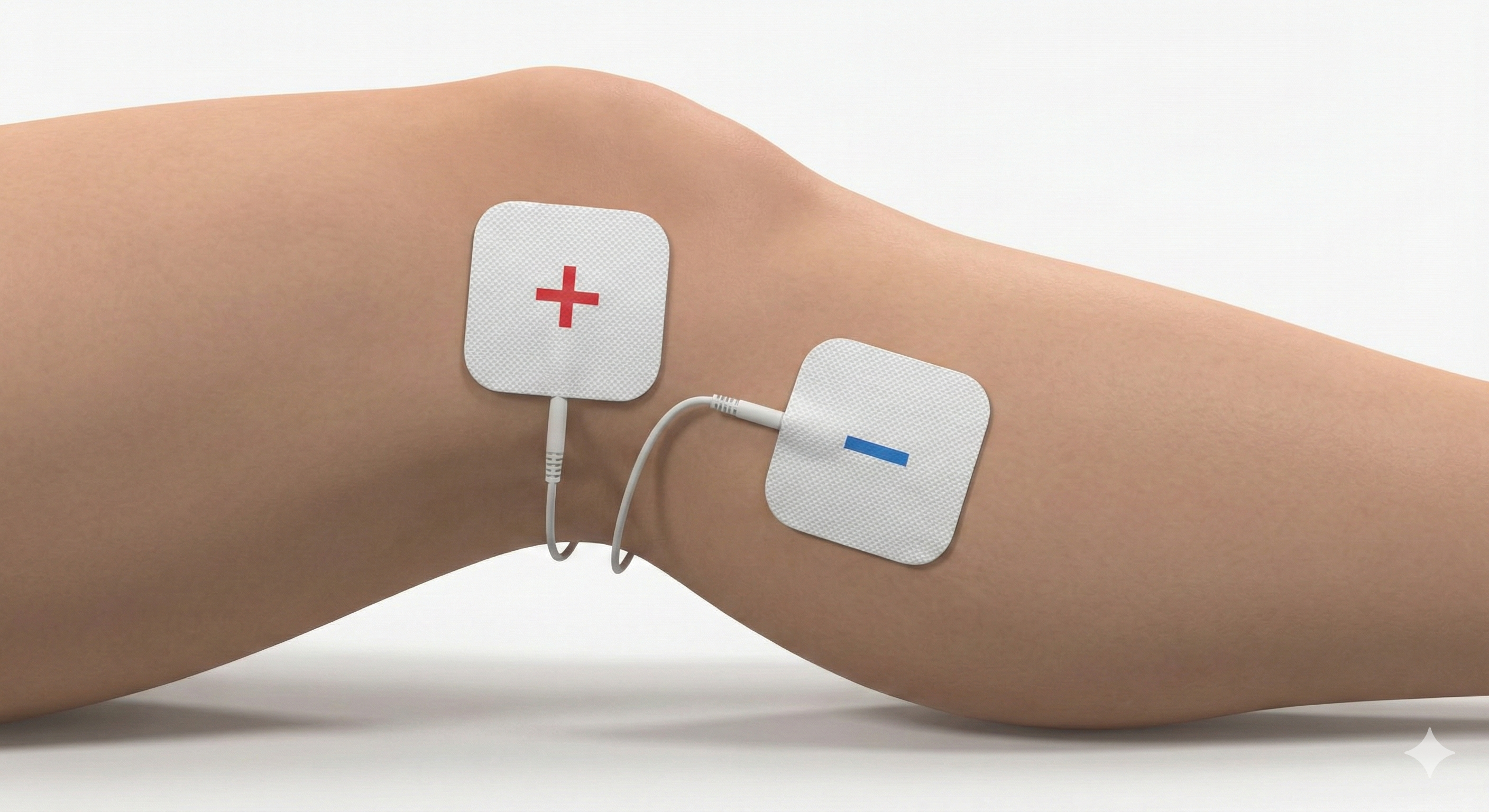

Dolor medial: cómo colocar TENS en la rodilla para menisco interno o dolor por dentro
Si sospechas una molestia tipo menisco o el dolor se concentra claramente en la cara interna, este suele ser el mapa más lógico.

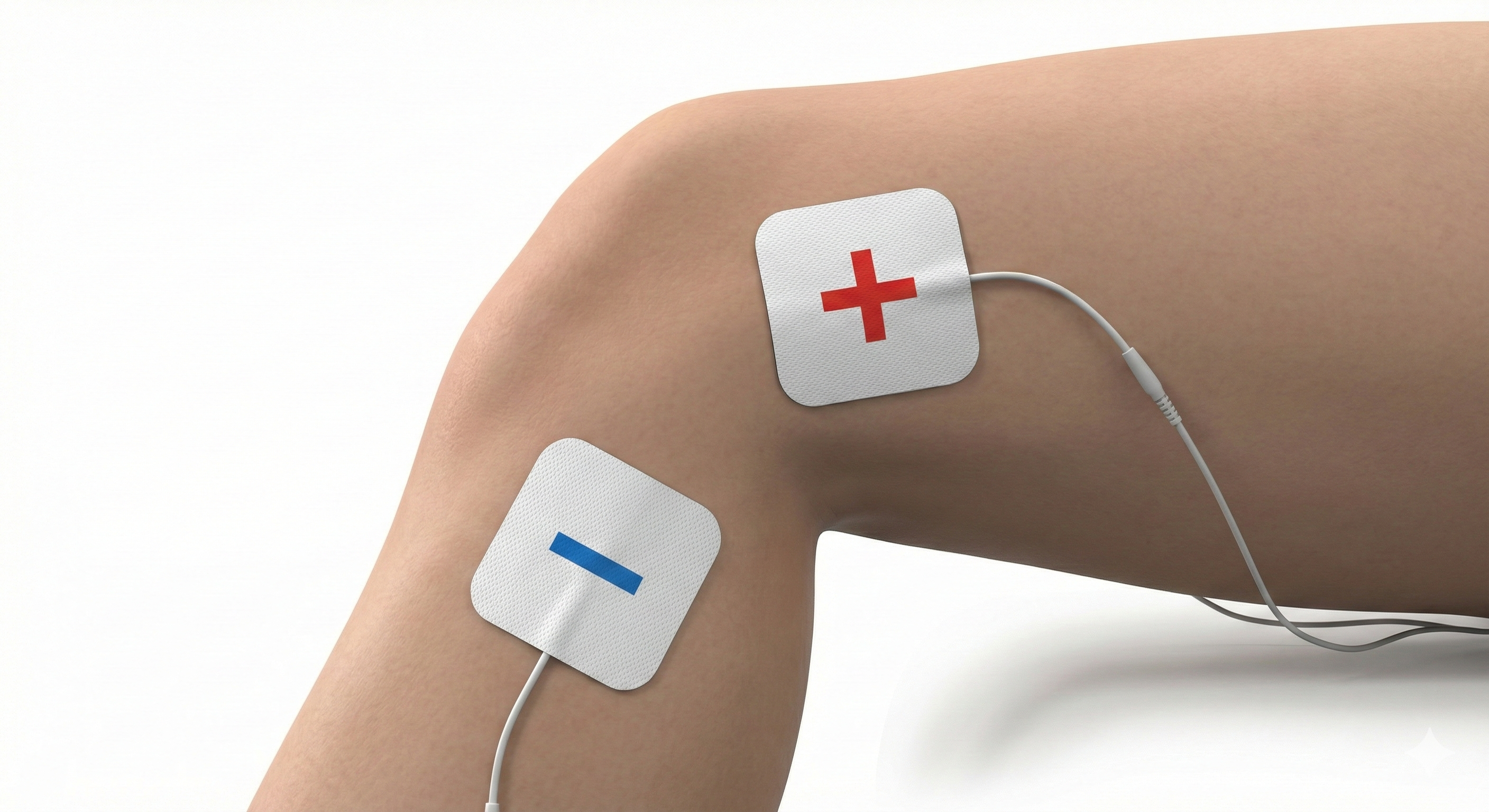

Dolor lateral: dónde poner el TENS en la parte externa de la rodilla
Si el dolor aparece más con carga, carrera o sobreuso, este mapa puede servir como ayuda para tolerar mejor el movimiento.
Dolor posterior: cómo colocar el TENS detrás de la rodilla de forma segura
En la parte posterior conviene ser más prudente con la colocación. No pongas los electrodos justo en el centro del hueco.
Parámetros TENS recomendados para la rodilla
Estos parámetros son un punto de partida práctico para analgesia. Si quieres profundizar en frecuencia, ancho de pulso, programas y ajustes finos, consulta la guía completa de parámetros del TENS.
| Objetivo | Frecuencia | Ancho de pulso | Tiempo | Intensidad |
|---|---|---|---|---|
| Dolor de rodilla en general | 80–120 Hz | 100–200 μs | 15–25 min | Hormigueo fuerte sin dolor |
| Después de actividad o entrenamiento | ~80 Hz | 100–150 μs | 15–20 min | Confortable y estable |
Si no notas nada, suele faltar intensidad. Si pica o quema, suele sobrar intensidad o faltar separación entre electrodos.
Para la mayoría de usuarios, con un TENS sencillo, 2 canales y programas básicos es más que suficiente.
¿Sirve el TENS para una rodilla inflamada?
El TENS puede ayudar a modular el dolor, pero no desinflama la rodilla como tal. Si hay derrame, calor, gran hinchazón, bloqueo o inestabilidad, hace falta valorar la causa.
Esto es importante porque mucha gente busca “TENS para rodilla inflamada” esperando que sea un tratamiento antiinflamatorio directo. No es exactamente así. Puede hacerte sentir menos dolor y permitirte moverte mejor, pero el manejo real dependerá de si hablamos de artrosis, menisco, irritación femoropatelar, sobrecarga o un problema diferente.
Cómo combinar TENS y ejercicio
Antes del ejercicio
- Usa el mapa correspondiente durante 15–20 minutos.
- Después, haz un calentamiento suave.
- Continúa con ejercicios para dolor de rodilla.
Después del ejercicio
- Puede ayudarte a bajar el dolor residual o la sensación de sobrecarga.
- Usa 15–20 minutos a intensidad cómoda.
- Si quieres ajustar frecuencia y tiempo, revisa cuánto tiempo usar TENS.
Si la piel toleró bien la sesión y el alivio fue útil, en la siguiente prueba aumenta solo una variable: un poco más de intensidad o un poco más de tiempo, no ambas a la vez.
Errores comunes al colocar TENS en la rodilla
| Error | Qué notas | Qué hacer |
|---|---|---|
| Electrodos demasiado juntos | Pica, arde o molesta | Sepáralos 3–5 cm y vuelve a probar |
| Intensidad demasiado baja | No notas efecto | Sube hasta un hormigueo claro y fuerte |
| Colocarlos sobre la rótula | Poco efecto o molestia | Rodea la rótula, no la cubras |
| Piel húmeda o con crema | Mala adhesión o irritación | Limpia y seca bien la zona |
| Electrodos muy gastados | Se despegan o estimulan mal | Cámbialos por unos nuevos |
Muchas veces el problema no es el aparato, sino que los electrodos están gastados o no adhieren bien.
Qué TENS usar para dolor de rodilla en casa
Para aplicar correctamente los mapas de esta guía no necesitas un aparato complicado. En la mayoría de casos, lo importante es que el TENS cumpla unas características básicas y sea fácil de usar de forma constante.
Mejor electroestimulador TENS para rodilla en casa: Beurer EM49
Si buscas un aparato fácil de usar, con 2 canales independientes y válido para aplicar los mapas de esta guía, el Beurer EM49 es una de las opciones más equilibradas para empezar en casa.
- TENS + EMS + masaje: útil para dolor local y recuperación básica.
- 2 canales independientes: permite usar hasta 4 electrodos y rodear mejor la zona dolorosa.
- Función TENS: pensada para aliviar el dolor de forma local.
- EMS y masaje: interesante si además quieres recuperación o trabajo muscular básico.
Lo que necesitas para usar TENS correctamente en casa
Esta es la combinación más práctica para aplicar esta guía sin complicarte demasiado.
Evidencia científica
La literatura sobre TENS en rodilla es variable según el tipo de paciente y el protocolo usado, pero en general puede ser útil como herramienta complementaria para el dolor, especialmente cuando se integra con ejercicio y educación.
- Revisiones y metaanálisis sobre TENS en artrosis de rodilla: Wu 2022, Chen 2016, Osiri 2000.
- Ejercicio terapéutico en artrosis de rodilla: Lim 2024.
